Sonido I: El método más sencillo (C y ASM con SDCC)

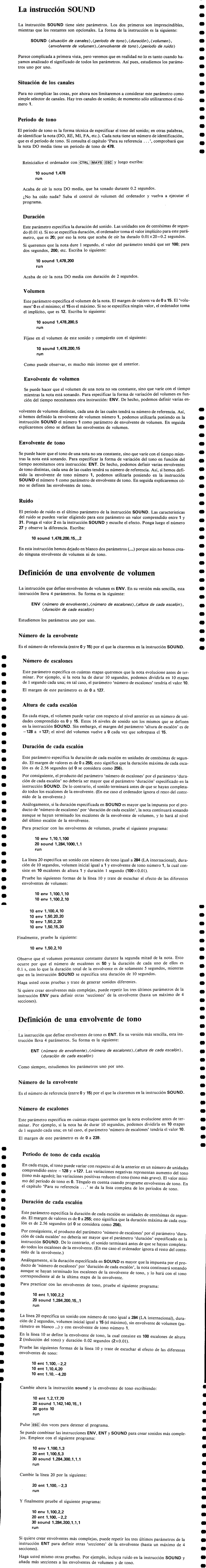

En este tutorial vamos a iniciarnos en el uso de sonido de la manera más sencilla posible, para ello vamos a usar el firmware tal y como lo hacíamos desde Basic, usando las funciones sound, env y ent. En los manuales de usuario encontraremos muchas referencias para sound, env y ent:
La instrucción sound corresponde con el comando 0xBCAA (SOUND QUEUE) del firmware, ent corresponde con 0xBCBF (SOUND TONE ENVELOPE) y env con 0xBCBC (SOUND AMPL ENVELOPE). La única peculiaridad de llamar a estas funciones del firmware es que necesitan que los parámetros estén almacenados en un buffer alojado en los 32K centrales de la memoria RAM, es decir, entre 0x4000 y 0xC000. Para nuestro ejemplo he puesto un define con la posición de memoria que ocupan, pero en función del tamaño y posición de nuestro programa/juego podría colisionar y habría que moverlos de sitio. También he utilizado en el ejemplo la instrucción 0xBCAD (SOUND CHECK) para comprobar si el canal estaba emitiendo sonido (y así poder esperar a que termine).
He aquí un ejemplo completo, con las 4 funciones sound, ent, env y soundstatus así como una serie de sonidos/efectos para comprobar que funcionan:
//////////////////////////////////////////////////////////////////////// // Sound01.c // Mochilote - www.cpcmania.com //////////////////////////////////////////////////////////////////////// #include <stdio.h> //Firmware requires it in the central 32K of RAM (0x4000 to 0xC000), move it as you need... #define SOUND_BUFF 0x4FF6 //9 bytes #define ENT_BUFF 0x4FE6 //16 bytes #define ENV_BUFF 0x4FD6 //16 bytes //////////////////////////////////////////////////////////////////////// //sound //////////////////////////////////////////////////////////////////////// unsigned char bQueue = 0; unsigned char sound(unsigned char nChannelStatus, int nTonePeriod, int nDuration, unsigned char nVolume, char nVolumeEnvelope, char nToneEnvelope, unsigned char nNoisePeriod) { //This function uses 9 bytes of memory for sound buffer. Firmware requires it in the central 32K of RAM (0x4000 to 0xC000) /* The bytes required to define the sound are as follows byte 0 - channel status byte byte 1 - volume envelope to use byte 2 - tone envelope to use bytes 3&4 - tone period byte 5 - noise period byte 6 - start volume bytes 7&8 - duration of the sound, or envelope repeat count */ __asm LD HL, #SOUND_BUFF LD A, 4 (IX) ;nChannelStatus LD (HL), A INC HL LD A, 10 (IX) ;nVolumeEnvelope LD (HL), A INC HL LD A, 11 (IX) ;nToneEnvelope LD (HL), A INC HL LD A, 5 (IX) ;nTonePeriod LD (HL), A INC HL LD A, 6 (IX) ;nTonePeriod LD (HL), A INC HL LD A, 12 (IX) ;nNoisePeriod LD (HL), A INC HL LD A, 9 (IX) ;nVolume LD (HL), A INC HL LD A, 7 (IX) ;nDuration LD (HL), A INC HL LD A, 8 (IX) ;nDuration LD (HL), A INC HL LD HL, #SOUND_BUFF CALL #0xBCAA ;SOUND QUEUE LD HL, #_bQueue LD (HL), #0 JP NC, _EndSound LD (HL), #1 _EndSound: __endasm; return bQueue; } //////////////////////////////////////////////////////////////////////// //////////////////////////////////////////////////////////////////////// //ent //////////////////////////////////////////////////////////////////////// void ent(unsigned char nEnvelopeNumber, unsigned char nNumberOfSteps, char nTonePeriodOfStep, unsigned char nTimePerStep) { //This function uses 16 bytes of memory for ent buffer. Firmware requires it in the central 32K of RAM (0x4000 to 0xC000) __asm LD HL, #ENT_BUFF LD A, #0x1 LD (HL), A INC HL LD A, 5 (IX) ;nNumberOfSteps LD (HL), A INC HL LD A, 6 (IX) ;nTonePeriodOfStep LD (HL), A INC HL LD A, 7 (IX) ;nTimePerStep LD (HL), A INC HL LD A, 4 (IX) ;nEnvelopeNumber LD HL, #ENT_BUFF CALL #0xBCBF ;SOUND TONE ENVELOPE __endasm; } //////////////////////////////////////////////////////////////////////// //////////////////////////////////////////////////////////////////////// //env //////////////////////////////////////////////////////////////////////// void env(unsigned char nEnvelopeNumber, unsigned char nNumberOfSteps, char nSizeOfStep, unsigned char nTimePerStep) { //This function uses 16 bytes of memory for env buffer. Firmware requires it in the central 32K of RAM (0x4000 to 0xC000) __asm LD HL, #ENV_BUFF LD A, #0x1 LD (HL), A INC HL LD A, 5 (IX) ;nNumberOfSteps LD (HL), A INC HL LD A, 6 (IX) ;nSizeOfStep LD (HL), A INC HL LD A, 7 (IX) ;nTimePerStep LD (HL), A INC HL LD A, 4 (IX) ;nEnvelopeNumber LD HL, #ENV_BUFF CALL #0xBCBC ;SOUND AMPL ENVELOPE __endasm; } //////////////////////////////////////////////////////////////////////// //////////////////////////////////////////////////////////////////////// //soundcheck //////////////////////////////////////////////////////////////////////// unsigned char nSoundCheck = 0; unsigned char soundcheck(unsigned char nChannelStatus) { __asm LD A, 4 (IX) ;nChannelStatus CALL #0xBCAD; SOUND CHECK LD HL, #_nSoundCheck LD (HL), A __endasm; return (nSoundCheck & 0x80); } //////////////////////////////////////////////////////////////////////// //////////////////////////////////////////////////////////////////////// //main //////////////////////////////////////////////////////////////////////// main() { int aSounds[12] = { 478, 451, 426, 402, 379, 358, 338, 319, 301, 284, 268, 253 }; int n = 0; printf("1\n\r"); for(n=0; n < 12; n++) { while(!sound(1, aSounds[n], 20, 15, 0, 0, 0)); } while(soundcheck(1)); printf("2\n\r"); ent(1, 20, -11, 1); sound(1, 200, 20, 15, 0, 1, 0); while(soundcheck(1)); printf("3\n\r"); ent(1, 20, -11, 1); sound(1, 428, 10, 15, 0, 1, 0); while(soundcheck(1)); printf("4\n\r"); env(1, 25, 15, 5); ent(1, 25, 120, 6); sound(1, 428, 25, 15, 1, 1, 14); while(soundcheck(1)); printf("5\n\r"); sound(1, 200, 20, 15, 0, 0, 0); while(soundcheck(1)); printf("6\n\r"); env(1, 10, 1, 100); sound(1, 284, 1000, 1, 1, 0, 0); while(soundcheck(1)); printf("7\n\r"); ent(1, 100, 2, 2); sound(1,284,200,15,0,1,0); while(soundcheck(1)); printf("8\n\r"); ent(1, 100, -2, 2); sound(1, 284, 200, 15, 0, 1, 0); while(soundcheck(1)); return 0; } ////////////////////////////////////////////////////////////////////////
De esta manera tan sencilla tenemos un sistema básico de sonido, bien documentado y con multitud de ejemplos en los manuales y revistas con juegos impresos. Podéis bajar un zip con todos ficheros (código fuente, bat's para compilar, binarios y dsk's) aquí: Sound_I.zip
